規格圖
深圳市興泰達電子有限公司20年專注配線器材/緊固件/結構件產品解決方案
- 全國服務熱線
- 136-0044-1592
? 外殼材質： UL合格之NYLON 66（本色）
? 防火等級： 94V-2及94V-0。

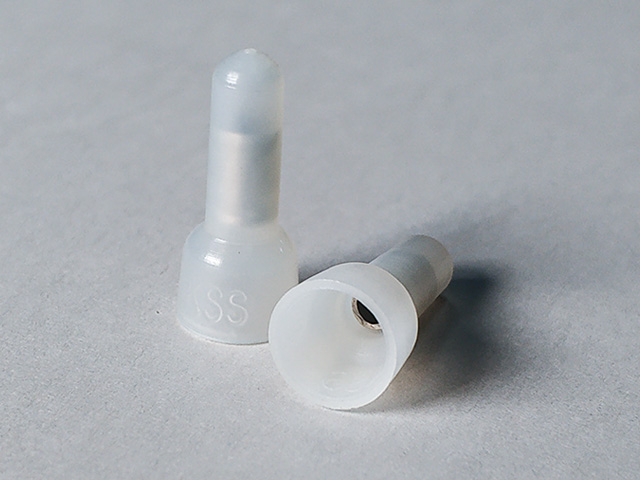

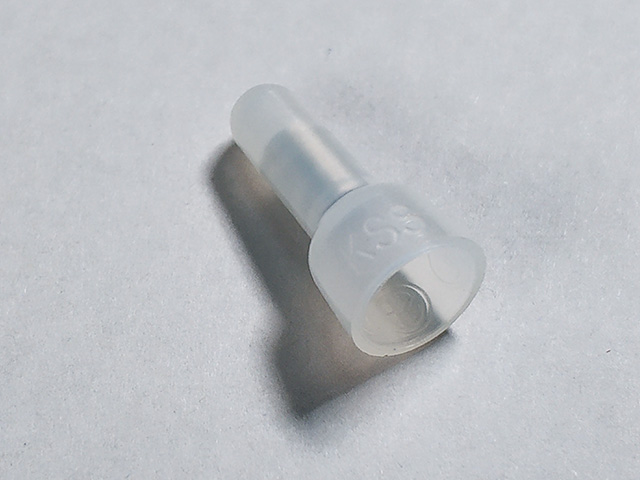

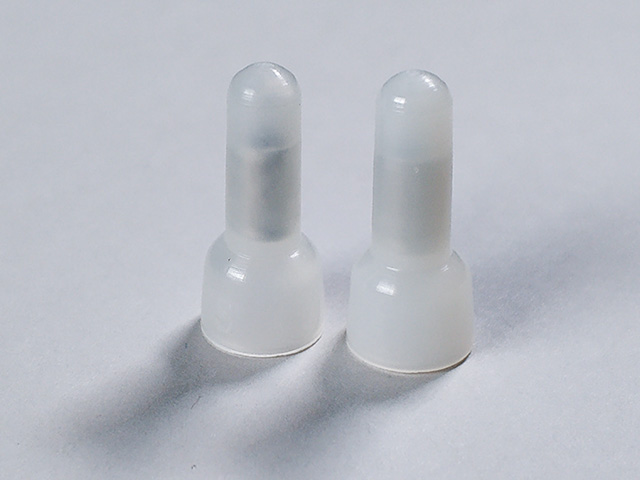

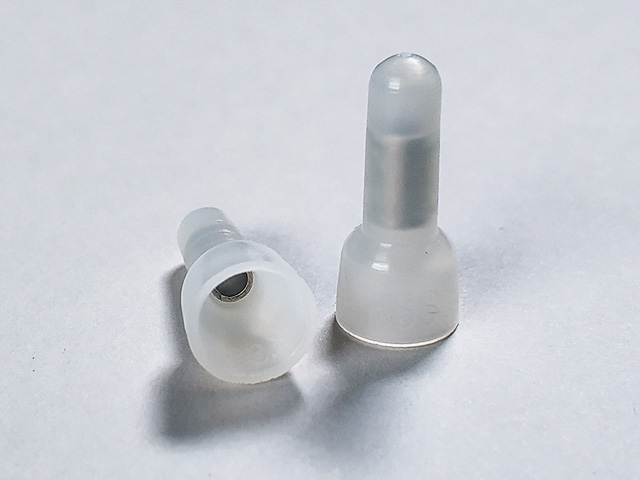

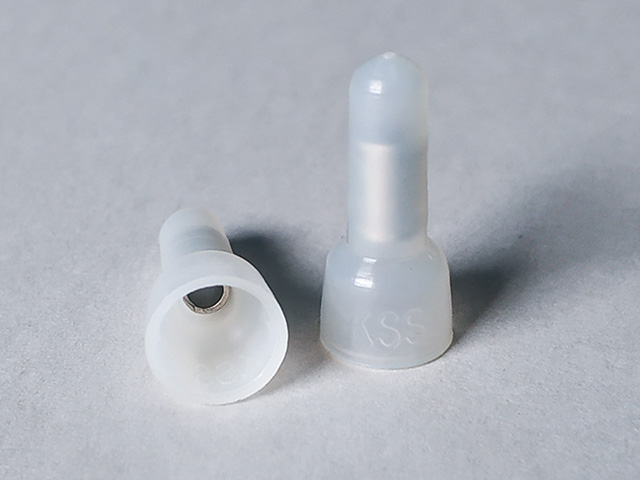

? 用 途： KSS閉端端子適用于電機、電器制品中電線接點用。
? 用 法： 使用時先將電線尾部外皮剝?nèi)?，然后再插入端子中，以夾線工具壓著即可。
? 特 點：
1. 外殼為尼龍成型，內部銅管特長，增加電線壓接范圍使更良于導電，并更能夾住電線，即使強烈振動亦不脫落。
2. 本產品通過熱線試驗，94V-2測試溫度為800℃，94V-0測試溫度為960℃。
| 單位：mm | ||||||||
| Item No. 型號 | 銅管長度 L1 | 整體長度 L2 | 銅管內徑 ?1 | 外圈內徑 ?2 | Suitable Wires 適用電線范圍 | |||
| 94V-2 | 94V-0 | sq | AWG | DIN mm2d | ||||
| CE-1 | CE-1V0 | 7 | 20 | 2.4 | 7.8 | 1.25 | 22 ~ 16 | 0.50 ~ 1.75 |
| CE-2 | CE-2V0 | 7 | 20 | 3 | 8 | 2 | 16 ~ 14 | 1.00 ~ 3.00 |
| CE-5 | CE-5V0 | 8 | 25.3 | 3.8 | 10.5 | 5.5 | 12 ~ 10 | 2.50 ~ 6.00 |
| CE-8 | CE-8V0 | 8.5 | 27.8 | 4.7 | 12 | 8 | 8 | 4.00 ~ 9.00 |
