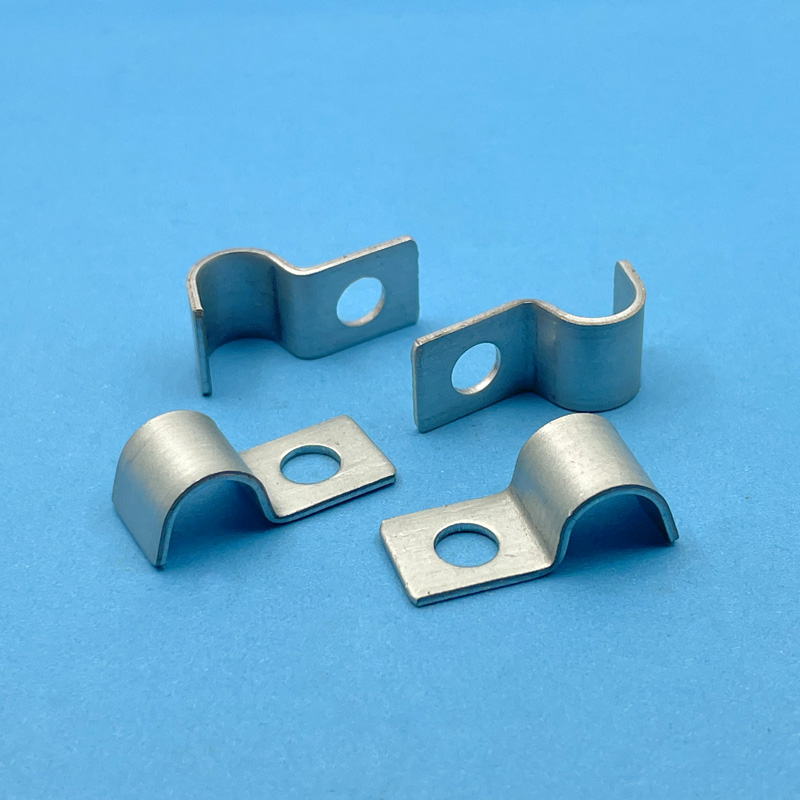

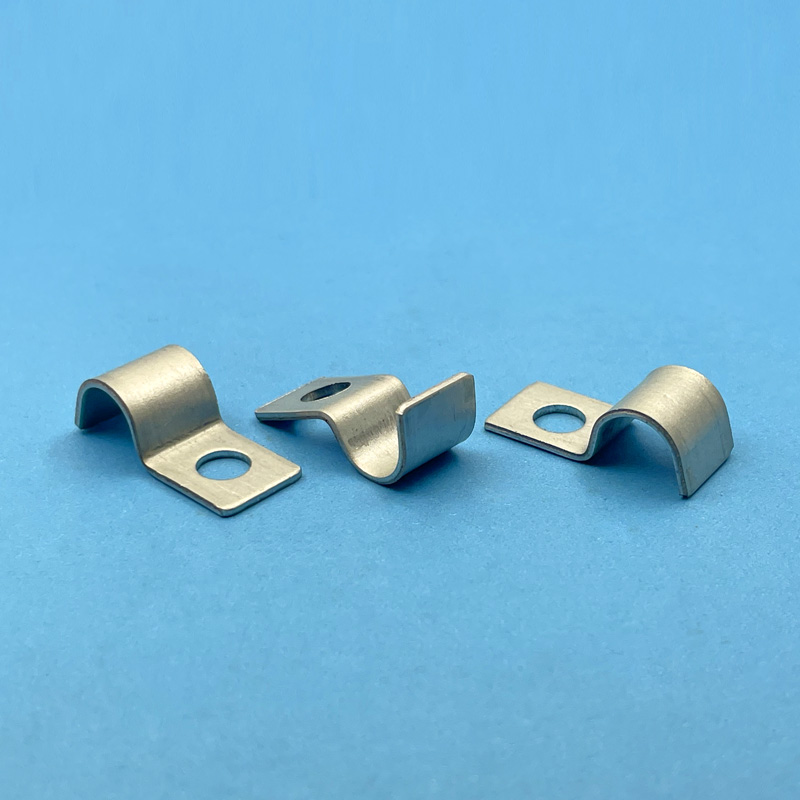

產品名稱：單邊騎馬夾
產品材質：不銹鋼
防火等級：一級
適用范圍：油管電纜固定保護
產品特性： 防火,耐壓力強,耐腐蝕,耐高溫,耐磨
產品應用： 產品廣泛用于化工廠、船舶設備、建筑工程、電機水泵、機械、軌道交通、通訊設備、自動化控制等廣泛領域
以下數據公差+/-0.5mm 單位:mm
規格型號 | 總長 | 開口 | 內高 | 螺絲孔 | 厚度 | 寬度 |
XTD-2mm | 15 | 3 | 1.6 | 4 | 0.5 | 10 |
XTD-3mm | 15 | 4 | 2.3 | 4 | 0.5 | 10 |
XTD-4mm | 17 | 6 | 3.2 | 4 | 0.5 | 10 |
XTD-5mm | 21 | 7 | 4.2 | 4 | 0.6 | 10 |
XTD-6mm | 19 | 8 | 5.2 | 4 | 0.6 | 10 |
XTD-7-8mm | 22 | 10 | 5.8 | 4 | 0.8 | 10 |
XTD-9-10mm | 24 | 12 | 7.2 | 4 | 0.8 | 10 |
XTD-11-12mm | 32 | 14 | 10.3 | 6 | 1.2 | 15 |
XTD-13-14mm | 34 | 15 | 12.3 | 6 | 1.2 | 15 |
XTD-15-16mm | 36 | 17 | 13.3 | 6 | 1.2 | 15 |
XTD-17-18mm | 38 | 19 | 15.2 | 6 | 1.2 | 15 |
XTD-19-20mm | 41 | 22 | 16.2 | 6 | 1.2 | 15 |
注：以上為常規型號，特殊規格和要求可來樣定制！
